曼瑞德光储-上海宝龙公馆户用储能系统案例

发布时间：2023-12-19 11:12浏览次数：来源于：原创

探索先进的能源解决方案：

我们的24KW光伏能源存储系统采用两台 Deye 12KW 3相混合逆变器，并联技术打造出高效能源管理解决方案。

该系统专为适应日益增长的住宅和商业能源需求而设计，确保稳定可靠的电力供应。

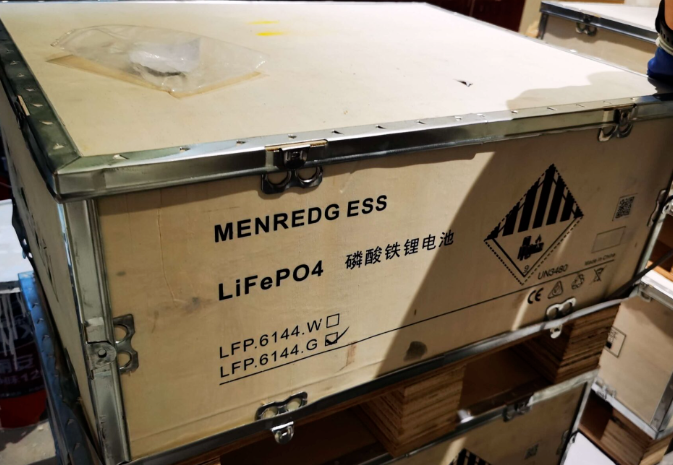

在电池配置方面，我们的系统采用了MENRED ESS的LFP.6144.G3电池，以其高能效和长久的耐用性而备受推崇。

系统整合了两组此类电池，每组18.43kWh，通过并联提升了储能能力和系统稳定性。这样的配置不仅提高了系统的整体能效，还保证了在各种应用环境下的卓越性能。

MENRED ESS的光伏能源存储系统旨在为追求高效能源管理和可持续生活方式的用户提供理想的解决方案。

无论是家庭还是商业场所，该系统都能够实现高度的能源自给自足，减少对传统电网的依赖。

项目地址：

上海浦东区

配置清单：

1. 隆基570W太阳能板 *44, 总共25kWp

2. 德业12kW 3相混合逆变器*2, 总共24KW

3. 曼瑞德18.43kWh磷酸铁锂电池组*2, 总共36.86kWh

MENRED ESS的磷酸铁锂电池是德业逆变器官方推荐的电池之一，与德业的混合逆变器配合得天衣无缝。

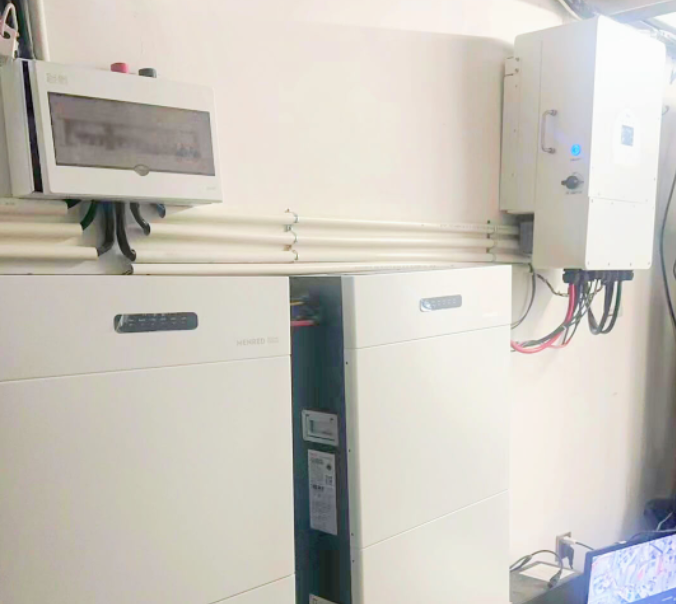

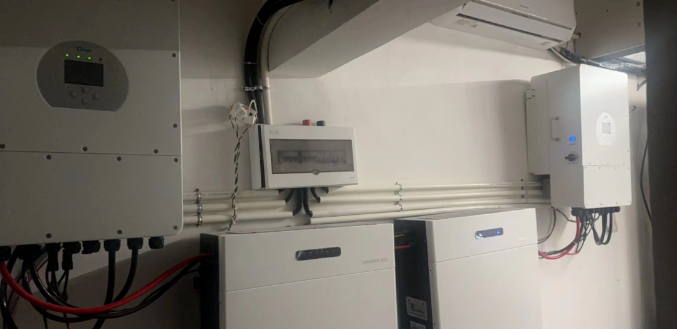

该系统可安装在地下室，德业逆变器可挂墙安装，而MENRED ESS的磷酸铁锂电池则紧靠墙壁，其厚度仅为210mm、宽度600mm、高度1440mm，极大节省空间。

整个系统采用无风扇自然散热方式，运行时几乎无噪音，为用户提供安静舒适的使用体验。

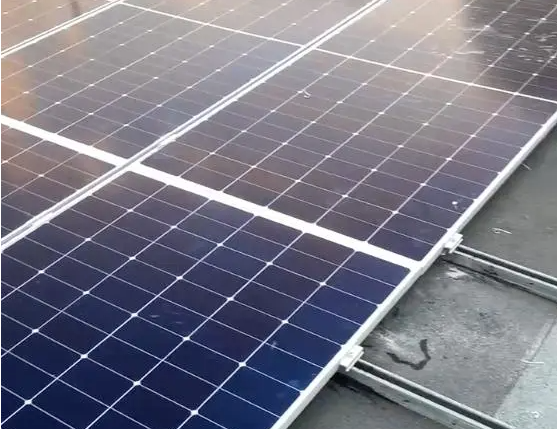

在本项目中，我们使用了隆基的570W太阳能板，其开路电压为43.76V。

项目将44块太阳能板分为两组，每组22块。

考虑到 Deye SUN-12K-SG01HP3-EU-AM2 MPPT 逆变器的工作电压范围是200Vdc至850Vdc，直接串联22块板会产生962.72Vdc的电压，超出逆变器的上限。

因此，我们选择了11串2并的连接方式，使每组的电压降至481.36Vdc，完美适配逆变器的PV端工作电压要求，确保了系统的安全和高效运行。

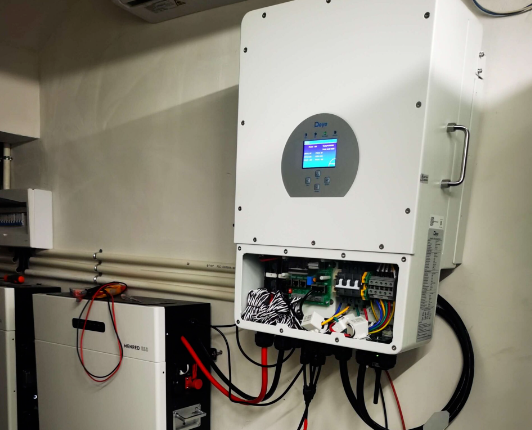

在安装过程中，Deye 12kw 3相混合逆变器的配置是：A模块作为主机，B模块作为从机。

MENRED ESS的LFP.6144.G3电池也是如此配置，其中C为主机，D为从机。

C和D电池通过 CAN 总线并联连接，实现数据通讯。

同时，C电池与A逆变器通过 CAN 总线进行数据通信，A和B逆变器并联并通过 CAN 总线进行通讯。

C电池的正负极接入A逆变器，D电池的正负极接入B逆变器，完成安装。为保证系统平衡，所有连接线的长度必须一致，确保 C 和 D 电池的电流均匀，这对系统的稳定运行至关重要。

MENRED ESS的LFP.6144.G3由三个并联的LFP.6154.G电池组成，总容量为18.2kWh。

它支持360Amp（1C）的高充放电率，这是MENRED ESS电池系列的一个显著特点。

与市场上许多只支持0.5C充电/放电的电池相比，LFP.6144.G3可以直接容纳高达18KW的逆变器。

这意味着，如果电池仅支持0.5C，则支持12KW逆变器至少需要24kWh的容量。

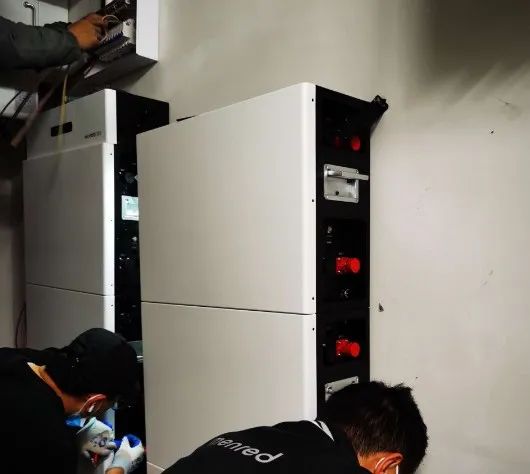

在安装过程中，我们确保多层安全。断路器和浪涌保护器安装在光伏系统的光伏输入处。为了便于维护，在电池和逆变器之间放置了一个直流隔离器，公用电输入和逆变器输出都配有保护箱。

德业逆变器支持CT反反向装置，防止未经授权的太阳能并网。

重要的是，如果用户已获得并网许可，并希望将剩余电力输送到电网，则无需安装CT设备。

该系统位于中国上海，利用了当地平均每天4.09小时的日照和1179.35小时的年有效日照。

凭借25kWp的太阳能电池阵列，预计年发电量约为29483千瓦时。

这相当于每天约80千瓦时，足以为家用电器、电梯、水族馆、照明和暖通空调系统供电，大大减少了对电网电力的依赖。

在没有阳光的时期，该系统采用调峰填谷策略，在夜间储存更便宜的电力供白天使用，提高了能源效率。

该系统的运行完全符合“近零能源建筑技术标准”，为用户提供高效、可持续的能源解决方案。
