曼瑞德光储--北京富力湾光伏发电储能系统案例

发布时间：2023-12-05 09:35浏览次数：来源于：原创

项目概括

项目地址：位于北京市顺义区

项目拟装机容量：19.8kWp/18kW/36.84kWh

项目目标：自发自用，不上网，备用电源

项目建设内容：顶层建设光伏板19.8kW，占地面积约为100平方，提供3台6KW并离网互补逆变器，可单独使用，也可并成18KW，储能电池部分为36.84kWh.

用户年发电量评估

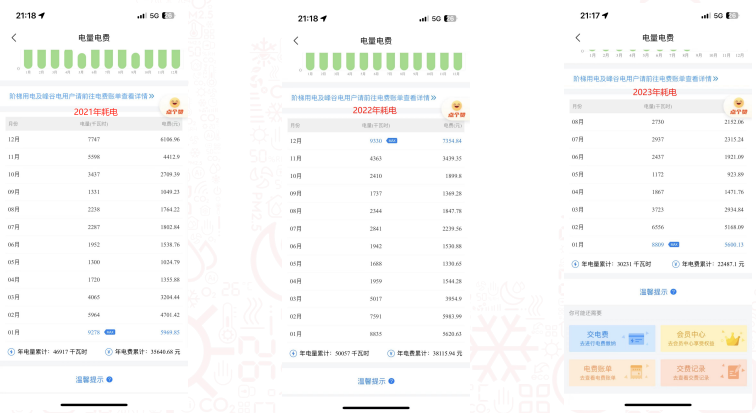

根据用户三年用电情况，可判断每年使用量约为50000度，其中每年的11月至第二年的3年为用电高峰期，5个月约占70%的用电量。

系统设计

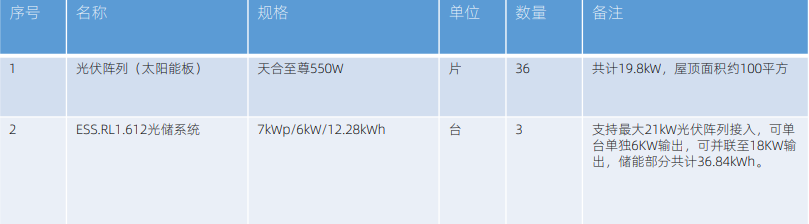

根据屋顶情况以及用电情况，此项目将配置整个光伏储能系统为：

光伏部分

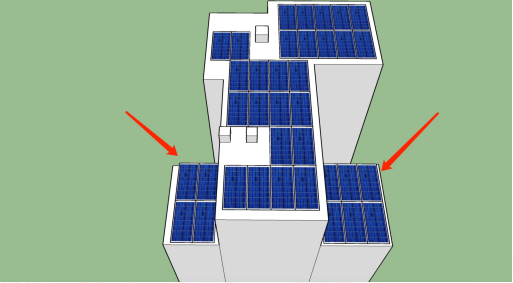

此项目光伏板采用。下图箭头所天合至尊550W+，每块板功率为550W，尺寸为2.384米*1.096米约2.6平方，重量为32.6kg/片。

拟建设36块板，共计19.8kW，所需面积约为100平方指部分抬高和顶平还是其它方案再讨论。

根据全国光伏发电站发电量统计，北京市的光伏板最佳安装角度为35度，峰值日照时数为4.21小时/天，每瓦每年发电量为1.214Wh/W, 年有效利用小时数为1213.95小时。

此项目年可发电（估算）：19.8kWp*1213.95= 2.4万度电

储能部分

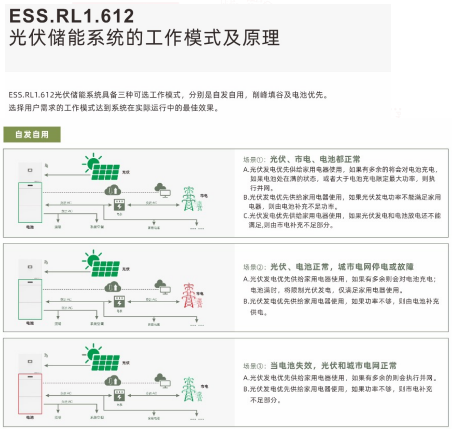

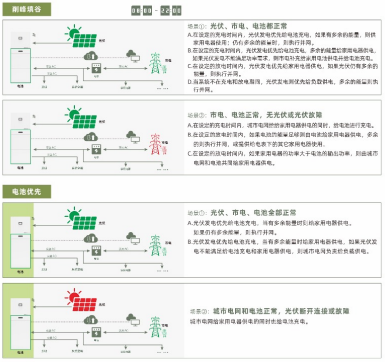

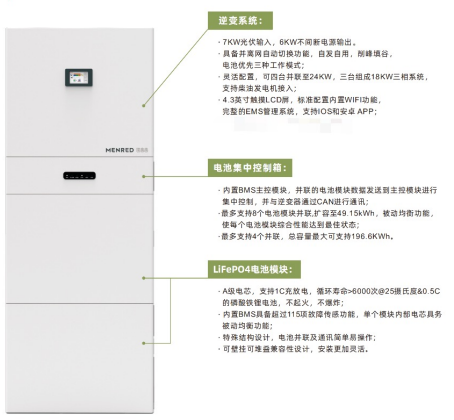

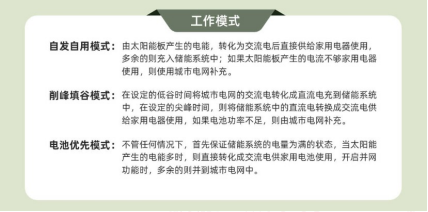

ESS.RL1.612光伏储能系统

·支持最大7KW光伏输入

·支持6KW不间断电源输出

·12.28kWh储能容量设置，可增加电池模块扩展

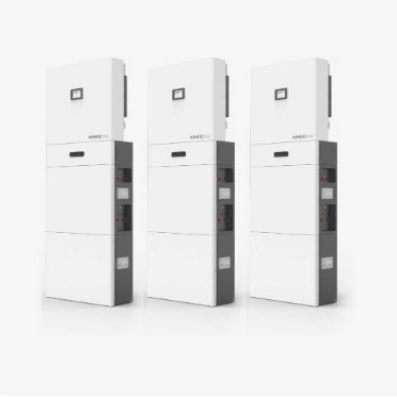

此项目采用三台ESS.RL1.612，可单独使用，即1路供给照明，监控、门禁，智能家居等，第2路供给冰箱，鱼缸红酒柜等，第3路供给系统空调部分主机。

配置优势：电力故障时，每一路的持续供电时间不同，假设第1路的功率只有1KW，则可以提供10个小时的持续供电，第2路功率只有2kW，可以持续5小时以上的供电，第3路如果是6kw，则只有1小时持续供电。

三台设备也可以并联使用，输出18kW，则根据负载总数保持可持续时间，和上面一样的功率配置，9KW的功率，共可持续4小时的不间断电源输出。
