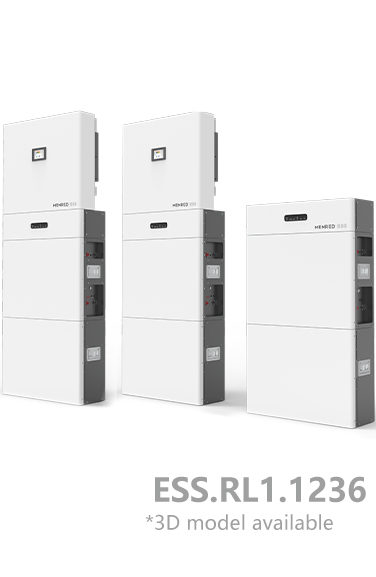

ESS.RL1.1236 光伏储能系统

·ESS.RL1.1236一体化光伏储能系统,具备最高14kW的太阳能阵列输入,12KW的不间断电源输出,并离网功能;

·其标准配置LFP.6144.G3,高达36.84kWh的储能系统;

·逆变系统为12KW单相系统;


ESS.RL1.1236光伏储能系统


逆变系统:

·7KW光伏输入,6KW不间断电源输出。

·具备并离网自动切换功能,自发自用,削峰填谷,电池优先三种工作模式;

·灵活配置,可四台井联至24KW,三台组成18KW三相系统,支持柴油发电机接入;

·4.3英寸触摸LCD屏,标准配置内置V5I功能,完整的EMS管理系统,支持1OS和安卓APP。



电池集中控制箱:

·内置BMS主控模块,并联的电池模快数据发送到主控模块进行

  集中控制,并与逆变器通过CAN进行通讯;

·最多支持8个电池模块并联,扩容至4915kWh,被动均衡功能,

  使每个电池模块综合性能达到最佳状态

·最多支持4个电池系统并联,总容量最大可支持196 6KWh.



磷酸铁锂电池模块:

·A级电芯,支持1C充放电,循环寿命>6000次@25摄氏度&0.5C的磷酸铁锂电池,不起火,不爆炸;

·内置BMS具备超过115项故障传感功能,单个模块内部电芯具备被动均衡功能:

·特殊结构设计,电池并联及通讯简单易操作;

·可堆叠兼容性设计,安装更加灵活





逆变器参数
逆变器类型并离网
最大光伏输入功率14000W
最大光伏输入电流14A/14A
最大光伏输入电压550Vdc
光伏输入电压范围125-500Vdc
满载电压范围220-500Vdc
路数/各路最大并联组串数2/1
逆变器最大反馈电流到阵列0
MPPT效率/欧洲效率99.9% / 97%
最大放电/充电电流110A/95A
额定市电输入/输出电压范围230Vac(176-270Vac)
额定频率50HZ / 60HZ
最大的市电输入/输出电流26*2A
离网模式额定功率12000W/VA
电池充电/放电效率95%
THDi&THDv<3% & <2%
自动旁路切换时间<20MS
功率因素0.99 超前~0.99滞后
通讯协议CAN / RS485 / LAN/DRM
电池参数
额定电池电压51.2V
标准配置电池容量36.84KWh
电池和逆变器的通讯协议CAN
电池工作电压跟随BMS SOC,放电深度90%(可调)
电池并联单组并联2个模块
电池簇并联1组
循环寿命>6000 times @ 25°C & 0.5C
最大输出电流单个模块最大120A,电池簇最大300A
安全认证IEC62109, IEC62477
CE-EMCIEC/EN61000-6-1/6-3
并网许可EN50549-1 / G98 / G99 / CEI 0-21 / VDE4105




ESS.RL1.1236
光伏储能系统的工作模式及原理


ESS.RL1.1236光伏储 能系统具备三种可选工作模式,分别是自发自用,削峰填谷 及电池优先。

选择用户需求的工作模式达到系统在实际运行中的最佳效果。


自发自用


场景①:光伏、市电、电池都正常

A.光伏发电优先供给家用电器使用,如果有多余的将会对电池充电,如果电池处在满的状态,或者大于电池充电限定最大功率,则执行并网。

B.光伏发电优先供给家用电器使用,如果光伏发电功率不能满足家用电器,则由电池补充不足功率。

C.光伏发电优先供给家用电器使用,如果光伏发电和电池放电还不能满足,则由市电补充不足部分。


场景②:光伏、电池正常,城市电网停电或故障

A.光伏发电优先供给家用电器使用,如果有多余则会对电池充电;电池满时,将限制光伏发电,仅满足家用电器使用。

B.光伏发电优先供给家用电器使用,如果功率不够,则由电池补充供电。


场景③:当电池失效,光伏和城市电网正常

A.光伏发电优先供给家用电器使用,如果有多余的则会执行并网。

B.光伏发电优先供给家用电器使用,如果功率不够,则市电补充不足部分。




削峰填谷



场景①:光伏、市电、电池都正常

A.在设定的充电时间内,光伏发电优先给电池充电,如果有多余的能量,则供  家用电器使用;仍有多余的能量时,则执行并网。

B.在设定的充电时间内,光伏发电优先给电池充电,多余的能量给家用电器供电, 如果光伏发电不能满足功率需求,则市电补充给家用电池供电并给电池充电。

C.在设定的放电时间内,光伏发电优先给家用电器供电,如果光伏仍有多余的  能量,则执行并网。

D.当系统不在充电和放电期间,光伏发电则优先给负载供电,多余的能量则执  行并网。


场景②:市电、电池正常,无光伏或光伏故障

A.在设定的充电时间内,城市电网给给家用电器供电的同时,给电池进行充电。

B.在设定的放电时间内,如果电池的能量足够则由电池给家用电器供电,多余  的则执行并网,或提供给电表下的其它家用电器使用。

C.在设定的放电时间内,如果家用电器的功率大于电池的输出功率,则由城市  电网和电池共同给家用电器供电。




电池优先


场景①:光伏、市电、电池全部正常

A.光伏发电优先给电池充电,当有多余能量时则给家用电器供电。  如果仍有多余能量,则执行并网。

B.光伏发电优先给电池充电,当有多余能量时给家用电器供电,如果光伏发  电不能满足给电池充电和家用电器供电,则城市电网负责给负载供电。


场景②:城市电网和电池正常,光伏断开连接或故障

城市电网给家用电器供电的同时也给电池充电。

我们从善自然,绿色发展

在全球气候变化、全球碳达峰炭中和战略大背景下,敬畏生活、生产与自然和谐共处,确立自身资源循环高效利用的倒计时和路线图。 为“碳中和”而创新思想、创新创业,实践“光储直柔”锚定“零碳产能”绿色发展;大力推动新能源房屋、近零能源建筑技术升级,坚定使命“为建筑碳中和而新”

光伏储能解决方案5大关键优势

技术可靠性

所有的硬件和软件进行良好的集成,确保整个系统的稳定性和有效协同工作

能效和性能

具备高度协同能力,提高整个电力系统在家用电器使用中的最优化运行

配置灵活性

逆变系统和储能系统均可根据用户的需求,进行自由搭配

极具竞争力的成本

全品类产品自研智造,价格合理的同时提供良好的性能和可靠性

安全第一

结合EMS系统,软件硬件双重响应,使系统更加安全
